  • 高速剥离力试验机
  • 所属分类 : 剥离力试验机
  • 发布时间 : 2021-03-26
  • 型 号 : GH-900C
  • 尺 寸 : 70*70*150CM
  • 重 量 : 80KG
  • 订购热线 : 0769-82389720
  • 在线咨询

产品详情

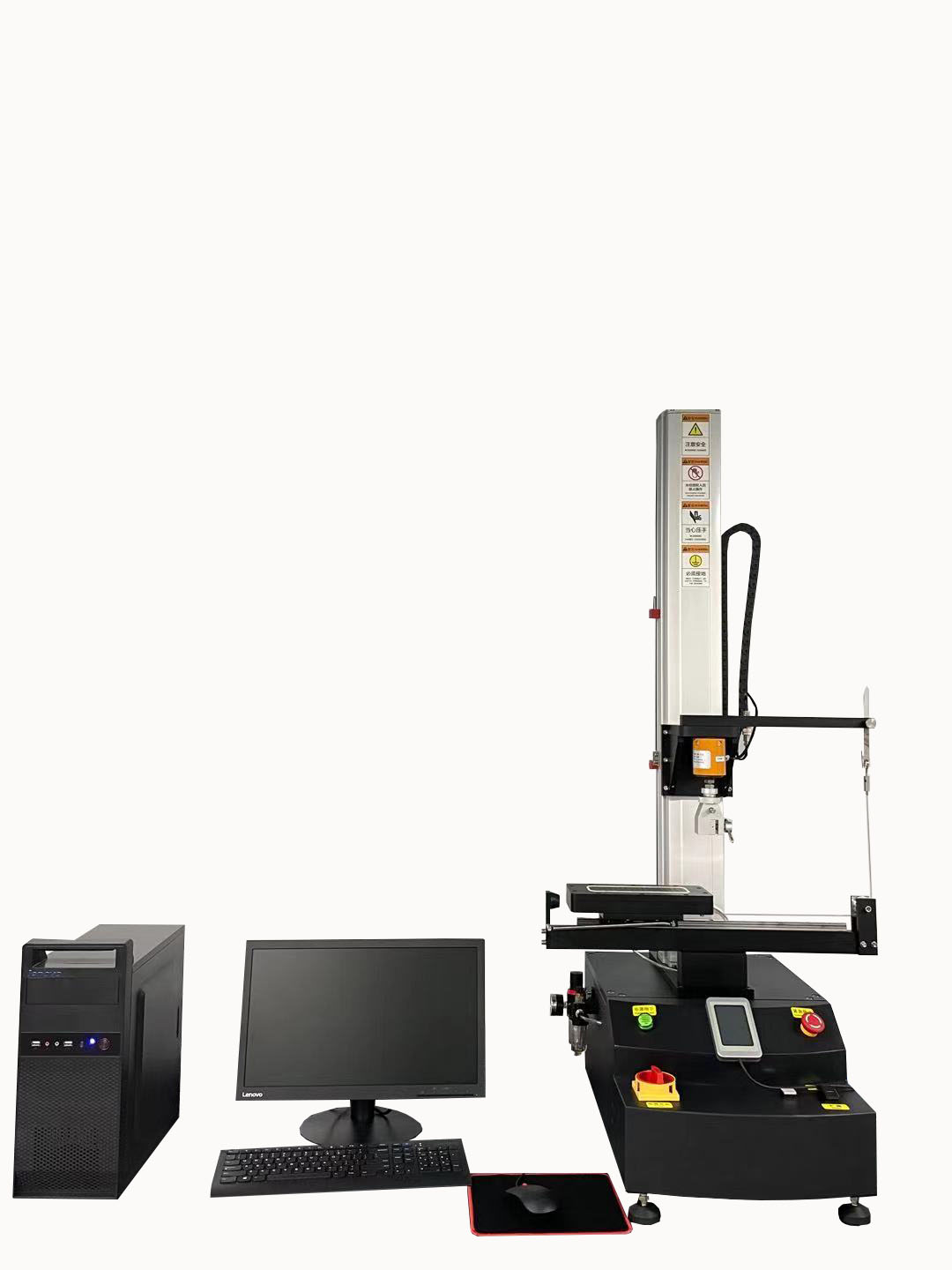

一、设备名称:电脑伺服高速90度剥离试验机

、设备型号:GH-900C

三、产品说明:

        电脑伺服高速90度剥离试验机为材料力学性能测量与试验设备,可进行各种材料及制品的拉伸、压缩、弯曲、剥离等项目的检测。可以自动检测出拉伸、压缩、剪切、抗弯、剥离、撕裂、延伸率、变形、定力值、定伸长等参数,并能显示各种应力应变曲线。

 四、执行标准:

按照GB17200有关规范设计制造,性能指针符合GBT2790(胶粘剂180°剥离强度试验),GBT2791(胶粘剂T剥离强度试验)、GB2792(压敏胶粘带180°剥离强度测定)、GB4850(低速解卷强度测试)、GB7754(剪切强度试验)、GB8808(复合膜剥离强度试验)、ZBY28004(热封强度测定)、GB13022(薄膜拉伸试验)、GB7753(压敏胶粘带拉伸试验)和ASTMD3330等试验方法的要求。

符合GB/TISOASTMJISDIN等胶粘材料及制品的剥离、拉伸、压缩等试验方法标准的要求。

五、性能特点:

1、 主控系统:

采用高速DSP平台,其高集成度、强大的控制、数据处理能力、高可靠性,是采用其它处理器的试验机所无法比拟的。高精准24Bit数据采集系统,高分辨率,可扩展至8AD采集。系统板采用4PCB独特抗干扰布线方法,抗干扰能力强。

2、负荷测量:

采用进口高稳定度、高精度应变式进口负荷传感器,配备测量控制器,传感器的负荷测量范围均分为400000个码字,确保测力精度优于示值的±0.3%,如有特殊要求,可同时标定多个传感器,实现宽范围的负荷测量。

3、 位移测量:

活动横梁位移测量采用日本高精度光电编码器,采用交流伺服高速系统控制,调速方式为计算器控制任意设定,手动设定活动横梁行程。精度为±0.5% ,分辨率为0.001mm

4、 传动系统:

采用松下全数字式交流伺服控制器控制高精度、高响应频率的松下交流伺服电机,联接进口圆弧齿形同步带减速系统,通过同步齿形带带动丝杠转动加荷,保证传动系统效率高,噪音低,传动平稳,传动精度高,工作寿命长,并保证速度精度在±0.5%以内。

5、 主机框架:

采用立柱固定上平台及工作台面构成框架结构,由壹根高精度预应力无间隙的滚珠丝杠驱动夹具平台上下移动,传递负荷,结构合理,刚性及稳定性好,在高速加载下加载平稳,使用寿命长。

6、 夹具

为实现本机强大的试验功能,除随机提供基本配置180度和90度剥离夹具外,还有用于片、带、线、箔、条、纤维、板、棒、块、绳、布、网等各种材料的拉伸、压缩、弯曲、剪切、撕裂等试验的夹具,具有互换性,用户可根据自己的需要另外选购

六、技术参数:

1.规格:GH-1800C

2.精度等级:0.5级;

3.最大负荷:50N

4.有效测力范围:0.3%-100%

5.测力精度 :示值的±0.2%以内;

6.试验力分辨率:1/500,000,且全程分辨率不变;

7.有效试验宽度:25mm

8.有效拉伸长度:600mm(可按要求定做);

9.试验速度范围:0.011000mm/min无级调速;

10.速度精度:示值的±0.5%以内;

11.位移测量精度:示值的±0.5%以内;

12.变形测量精度:示值的±0.5%以内;

13.试台升降装置:快/慢两种速度控制,可点动;

14.试台安全装置:电子限位保护;

15.试台返回:手动可以最高速度返回试验初始位置,自动可在试验结束后自动返回;

16.超载保护:超过最大负荷10%时自动保护;

17.电机:AC220V±10% 0.4KW

18.主机尺寸:700×700×1500mm

19.主机重量:约80kg



高速剥离力试验机
