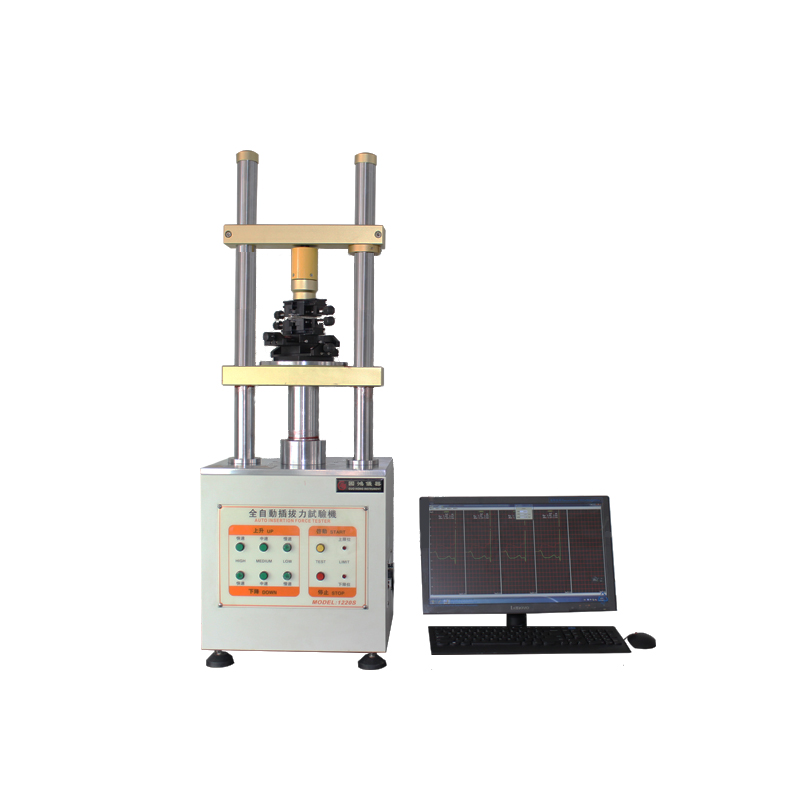

设备型号：GH-1220-S

　　功能用途：

　　本机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用Windows视窗中文画面设定，操作简单方便，且所有资料皆可储存(试验条件、位移、曲线图、寿命曲线图、检查报表等）解决各种连接器测试的夹具问题及测试时公母连接器能自动对准，不会有吃单边的问题。搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制（荷重行程-阻抗曲线图）。

　　设备特点：

　　1、测试条件皆由电脑画面设定，并可储存。由下拉式菜单勾选设定或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候位置、空压次数等）。

　　2、可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护功能、可确保荷重元不致损坏。

　　3、同时显示荷重-行程曲线图及寿命曲线图。

　　4、自动荷重零点检出，并可设定原点检出荷重值。

　　5、荷重单位显示：N、lb、gf、Kgf可自由切换。

　　6、可同时搭配数个荷重元（2Kgf/5Kgf/20Kgf/50Kgf选购）。

　　7、机台采用高钢性结构设计，搭配伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔力寿命测试。

　　8、超规格值停止（于寿命测试时，测试数据超出设定上下限值时机器自动停止。

　　9、测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入点电阻值、荷重或行程之电阻值。

　　测试项目：

　　1、连接器单孔插拔试验

　　2、连接器插拔寿命试验

　　3、连接器Normal Force测试

　　4、连接器整排插拔试验

　　5、连接器单Pin与塑胶保持力试验

　　6、可同时与接触阻抗机连线(选购)

　　7、各种压缩、拉伸破坏强度试验。

　　技术参数：

　　1、测定最大荷重：50Kg，20Kg，5Kg，2Kg

　　2、最小分解能力：0.01Kg或1g

　　3、最大测定高度：150mm

　　4、最小微调距离：0.01mm

　　5、测定速度范围：0-200mm/min

　　6、X轴移动范围：0-75mm

　　7、Y轴移动范围：0-75mm

　　8、传动机构：丝杆传动

　　9、驱动马达：伺服马达

　　10、外观尺寸：360×260×940mm

　　11、重量：约60Kg

　　12、电源：220V/50Hz
