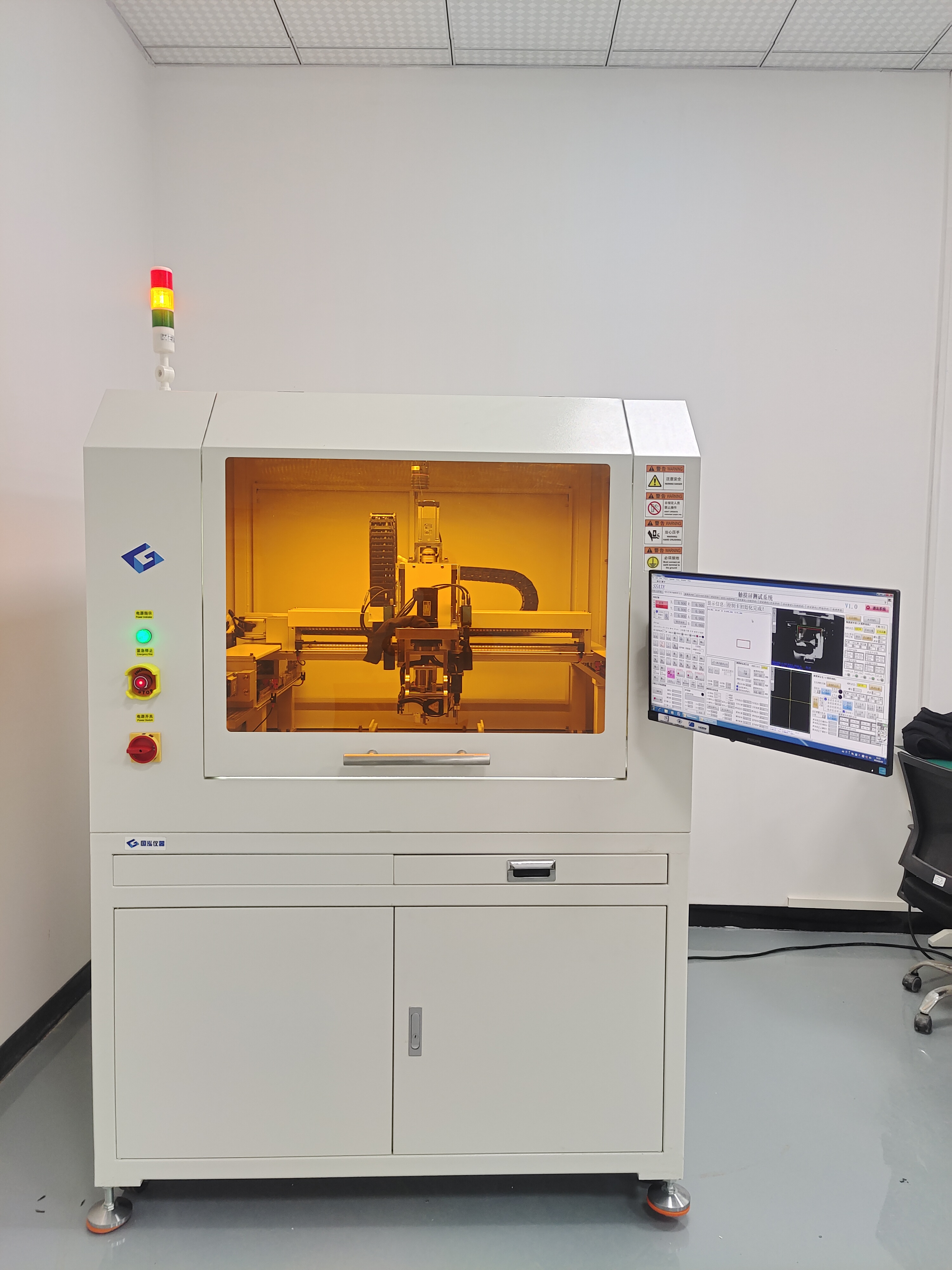

一、设备简介：

　　用于车载显示屏产品的触摸屏模块研发测试使用，可采集、分析、统计、存储触摸屏的各测试数据。

　　测试机电脑安装主控制程序，使用时进行整机测试，整机预装安卓/Windows等专用的测试应用程序，

　　通过有线或无线Wifi与测试机程序连接，主控制程序设置完参数之后，进行测试，需实时显示当前测试数据情况，完成后将所有测试数据进行分析、统计、存储，并自动生成测试报告。　　

  二、测试项目：

　　1.线性度：

　　触摸位置按直线轨迹移动时,报点位置与实际触摸位置产生垂直于直线轨迹方向的最大偏差。

　　2.精准度：

　　打点触摸时,报点位置与实际触摸位置的最大信差。

　　3.抖动：

　　触摸屏静态触摸或在同一个位置动态触时的所有报点位置误差范围。

　　4.报点率：

　　单体触摸屏的报点频率;在整机应用层采集到触摸报点数据的频率。

　　5.灵敏度：

　　能使触摸屏产生响应的笔头最小面积。

　　6.悬浮高度：

　　笔头接近触摸屏过程中,使触摸屏产生应时笔头与触摸屏之间的最大间距。

　　7.最小两指距离：

　　两手指在触屏上近操作时,单被使为两个触点的两指最小距离.

　　8.响应时间：

　　单体触摸屏是从开始触摸到触控IC发出响应的时间;整机是从开始触摸到应用层的应用程序显示出来触控状态的时间。

　　9.快速轮流打点：

　　两手指在触摸屏上快速轮流点击时触控IC响应事件类型是点击还是滑动。

　　10.快速划线：

　　手指在触摸屏上快速划线时,触控1C响应事件类型是滑动还是点击。

　三、技术参数：

　　1.移动范围（X Y Z）0～500mm 0～400mm 0～200mm

　　2.定位精度控制±0.05mm

　　3.X-Y轴重复定位精度≤0.02mm

　　4.X-Y轴移动速度0～500mm/sec

　　5.Z轴移动速度0～200mm/sec

　　6.Z轴重复定位精度±0.02mm

　　7.测头直径3mm、7mm、8mm（可定制）

　　8.模拟&数字DC1.电压范围2V5V精度±0.02V

　　9.功耗电流检测范围0～500mA

　　10.功耗电源检测精度±1mW

　　11.数据采集频率100kHz、200kHz、400kHz可设

　　12.通讯协议IIC总线、串口、USB（客户提供通讯协议，制作通讯板采集数据）

　　13.主机体积（W×D×H）1200×1300×1450mm

　　14.使用电源AC220V±10％50±0.5Hz

      *详细技术参数请联系我司索取。
