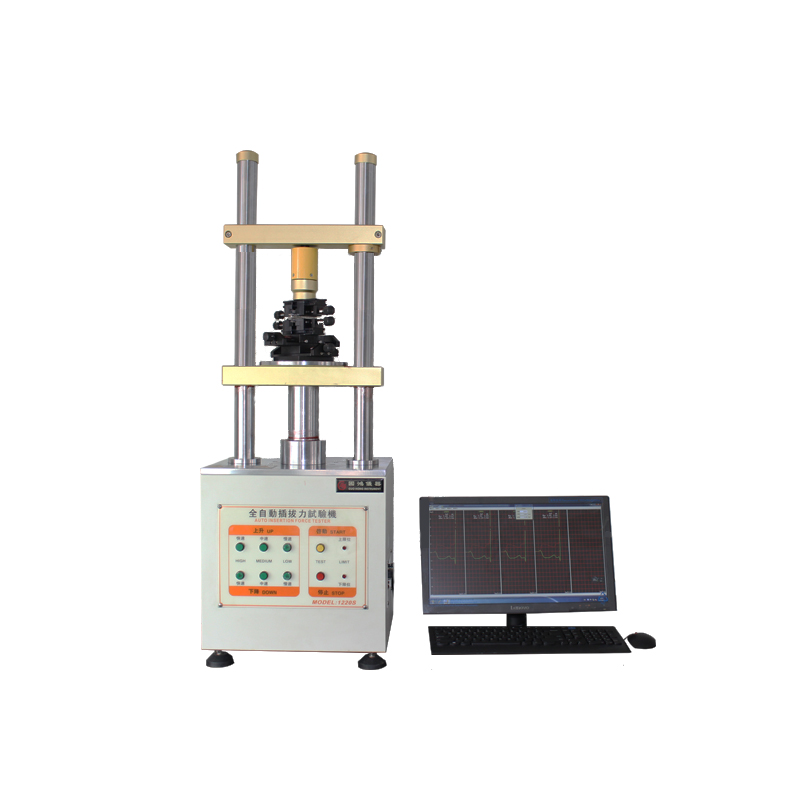

- 全自动插拔力试验机
- 所属分类 : 按键连接器试验机
- 发布时间 : 2017-08-23
- 型 号 : GH-1220-S
- 尺 寸 : 360×260×940mm
- 重 量 : 60Kg
- 订购热线 : 0769-82389720
- 在线咨询
产品详情
设备名称：全自动插拔力试验机
设备型号：GH-1220-S
用途：
本机适用于各种连接器之插入力及拔出力测试，搭配专利设计之自动求心装置，将可得到完全准确之插拔力试验，利用Windows视窗中文画面设定，操作简单方便，且所有资料皆可储存(试验条件、 位移、曲线图、寿命曲线图、检查报表等）解决各种连接器测试的夹具问题及测试时公母连接器能自动对准，不会有吃单边的问题。搭配动态阻抗测试系统，可在测试插拔力同时测试动态阻抗并绘制 （荷重行程-阻抗曲线图）。
技术参数：
1、测定最大荷重：50Kg，20Kg，5Kg，2Kg
2、最小分解能力：0.01Kg或1g
3、最大测定高度：150mm
4、最小微调距离：0.01mm
5、测定速度范围：0-200mm/min
6、X轴移动范围：0-75mm
7、Y轴移动范围：0-75mm
8、传动机构：丝杆传动
9、驱动马达：伺服马达
10、外观尺寸：360×260×940mm
11、重量：约60Kg
12、电源：220V/50Hz
特点：
1、测试条件皆由电脑画面设定，并可储存。由下拉式菜单勾选设定或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间每次等候位置、空压次数等）。
2、可储存及打印图形（荷重-行程曲线图-荷重衰减寿命曲线图-检验报表）荷重元超负载之保护功能、可确保荷重元不致损坏。
3、同时显示荷重-行程曲线图及寿命曲线图。
4、自动荷重零点检出，并可设定原点检出荷重值。
5、荷重单位显示：N、lb、gf、Kgf可自由切换。
6、可同时搭配数个荷重元（2Kgf/5Kgf/20Kgf/50Kgf选购）。
7、机台采用高钢性结构设计，搭配伺服马达，长时间使用下能确保精度，适合一般引张压缩测试及插拔力寿命测试。
8、超规格值停止（于寿命测试时，测试数据超出设定上下限值时机器自动停止。
9、测定项目：最大荷重值、峰值、谷值、行程之荷重值、荷重之行程值插入点电阻值、荷重或行程之电阻值。
*详细技术参数请联系我司索取。
