芯片推力试验机工作原理
发布日期：2024-05-21
芯片推力试验机是用于评估芯片连接强度的重要设备，其工作原理基于力学原理和传感技术。以下是关于芯片推力试验机工作原理的详细阐述：
首先，芯片推力试验机通过夹持装置将被测的芯片封装件固定在测试机构的两个夹持点之间。其中一个夹持装置是固定的，而另一个夹持装置则可以移动，以施加推拉力。

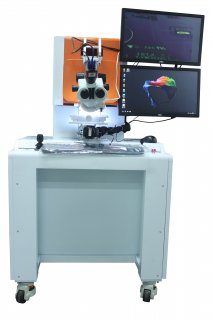

芯片推力试验机工作原理5
在测试过程中，移动夹持装置会按照设定的速率和力度，向芯片封装件施加推力。同时，固定夹持装置会确保芯片封装件的另一端保持稳定。这种推拉力的施加方式可以模拟芯片在实际使用过程中可能受到的各种机械应力。
为了准确测量和记录测试过程中的推拉力大小以及芯片的变形情况，芯片推力试验机配备了高精度的传感器。这些传感器能够实时监测和采集测试过程中的数据，包括推拉力的大小、施加力的速率、芯片的变形量等。这些数据对于评估芯片的连接强度和可靠性至关重要。
在测试过程中，如果芯片封装件发生破坏或达到设定的推拉极限，测试机会自动停止施加力并记录相关数据。这些数据可以用来评估芯片封装件的承载力、破坏强度以及变形程度等力学性能。
总之，芯片推力试验机通过模拟芯片在实际使用过程中的机械应力，利用高精度的传感器实时监测和采集测试数据，从而实现对芯片连接强度的准确评估。这种评估方法对于确保芯片在使用过程中的可靠性和稳定性具有重要意义。
